接地和联结是任何一个现代电力保护系统设计的必要组成部分。一个有效的、低阻抗接地系统是这个系统的关键部分。它必须确保人身安全，它还要给运行设备提供可靠的保护，避免供电中断从而减少停电损失。
接地是将电力系统或电气装置的某一部分，无论有意识的或偶然的，经接地导体连接到大地上。联结是将金属部件的永久连接来形成电气导电路径，保证电气持续性和安全传导可能发生的任何电流。其中包含接地的导体部件，它的任何一点的电位通常视为零。
有一个基本的事实，电通常流到最低的电位点。这个任务就是保证电，包括故障，闪电和电子噪音，流到对人员最大安全的这个点上，同时维持设备的可靠性。因此我们必须保证安全，控制电力流动，使在所有情况下最小的对地电压降。
接地系统的必要性主要体现在：1）最重要的原因是保护人员安全；2）保护设施和设备无意识的接触到带电导体；3）保证电力系统最大的安全，使之不受故障和雷电影响。 |
1、人身安全
为避免危险的跨步电压和接触电势（电击）甚至死亡，要进行低阻抗接地和金属设备、接地排、管道和其他导电物体联结，这样由于故障或雷电形成的电流不导致灾害性的电压上升。
2、设备和建筑保护
一个有直接的，低阻抗的对地通道和在电力服务、保护的设施、设备和其它导电物体之间的联结，使故障电流或雷电电流迅速消散，不在建筑物内造成灾害电压。正当的接地也有利于过电流保护设备的运行。
3、降低电气噪音
正确的接地有利于电力噪音降低并保证：1）使建筑物内的信号接地点之间阻抗最小化；2）使连接的设备之间的电势差最小化；3）使电气和电磁场耦合的影响最小化。 |
接地需要因功能不同而不同。接地在电力系统内的需求分为电力设备接地，雷电保护接地或电子设备的安全运行接地。
正确安装合适的接地系统需要理解需求和设备的布置。土壤特征，接地导体材料，接地连接和终端，它们是决定接地系统设计的重要原因。必需采用可行的标准和规程。
当有许多规程和标准包括最小的接地和联结标准时，设计和安装电力接地系统相对于任何电力系统而言均是一个最重要的方面。可是，接地规程和标准经常被错误理解，这样接地系统就安装得不正确了。
设施接地系统必须：
—
有效消散雷电浪涌能量，因为它们可通过雷电保护系统的下导体进入接地系统
—
有效消散电气浪涌和故障电流，使受到“跨步电压”或“接触电势”的伤害的可能性最小
—
为设施的电气和RF电路提供一个稳定的参考，使正常运行中的噪音最小化
—
正确的联结以便在故障时提供一个等电位系统
—
保证电气和机械寿命超过设备的寿命 |
接地系统非常重要，安装良好合适的接地系统并不贵。但如果在设施完成以后，达不到要求需要增加和加强接地网，或接地系统腐蚀问题导致更换降非常昂贵。设计时应注意合理考虑清楚接地故障和消除雷电能量。接地系统寿命必须超过所服务设施的寿命，必须符合相关规程/标准的安全规定，有多个联结点，便于联结新设备/设施的接地系统。
设计时需考虑以下几点：
— 设施作用
— 设施设计寿命
— 土壤电阻率
— 土壤的自然腐蚀性
— 场地面积和形状
— 目前建筑物和它们的接地系统
— 季节因素和温度因素
— 道路和公共设施
— 临近设施和电力系统
— 远期增加设备因素等
任何安装接地电极方法都是尽量使电极表面与周围土壤的接触最大化。这样不仅可降低接地电阻，还能大大地改善由大的容性耦合导致的接地系统的浪涌阻抗。
接地系统的实际布置，和接地棒的数量，长度和深度因用途，土壤的类型和空间的大小而不同。 |
 |

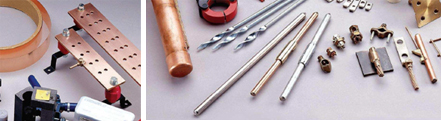

• 使用寿命长：镀铜层厚度超过0.245mm，能确保40年以上的寿命，防腐性能与铜相当，是钢材的10倍以上
• 导电性能好：导电率为20%，是镀锌钢的2.3倍。
• 热稳定性能好：热稳定系数为145，是镀锌钢的两倍以上
• 防盗性能好：非铜非钢，铜层无法从钢表面剥离，难以销赃
• 当导体弯曲时，镀铜层不会开裂或撕裂
• 高度抗腐蚀并提供低电阻接地 |
 |
• 强抗腐蚀性
• 体积小巧施工方便
• 满足任何长度要求
• 有效降低接地电阻
• 电感小，泄流能力强，冲击电阻小 |

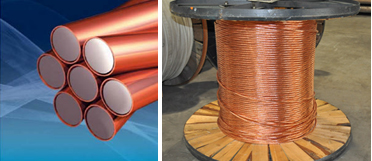

• 铜层均匀，导电率相当于纯铜的30%
• 防腐能力强，保证接地电网寿命在40年以上
• 防盗性能好
• 可用于输配电线路，变电站和电厂的接地系统的水平网材料
• 成卷供应，可按设计需求现场自由截取
• 焊接点少，易于穿管弯折 |

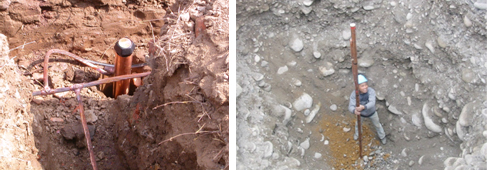

| 电解离子接地极，用于土壤以砂石为主，难以降阻和开挖的环境。 |
|
|
|
